Obnova lávky L-01 - Velký Grunov, Brniště
Rok realizace: 2012
Rozpočet: 1 633 365 Kč
Kategorie staveb: Mosty a opěrné zdi
Závod: SaM silnice a mosty a.s.
Obnova lávky pro pěší L-01 u autobusové zastávky poškozené povodní v srpnu 2010, k.ú. Velký Grunov, obec Brniště
Most přes Panenský potok v intravilánu obce Velký Grunov. Původní lávka poškozená při povodníI v srpnu 2010 byla rozebrána. Ponechány patky základů, na nich vybudovány nové železobetonové opěry s úložnými prahy, se závěrnými zídkami a zavěšenými křídly. Dno potoka bylo vyčištěno a opatřeno těžkým kamenným záhozem.

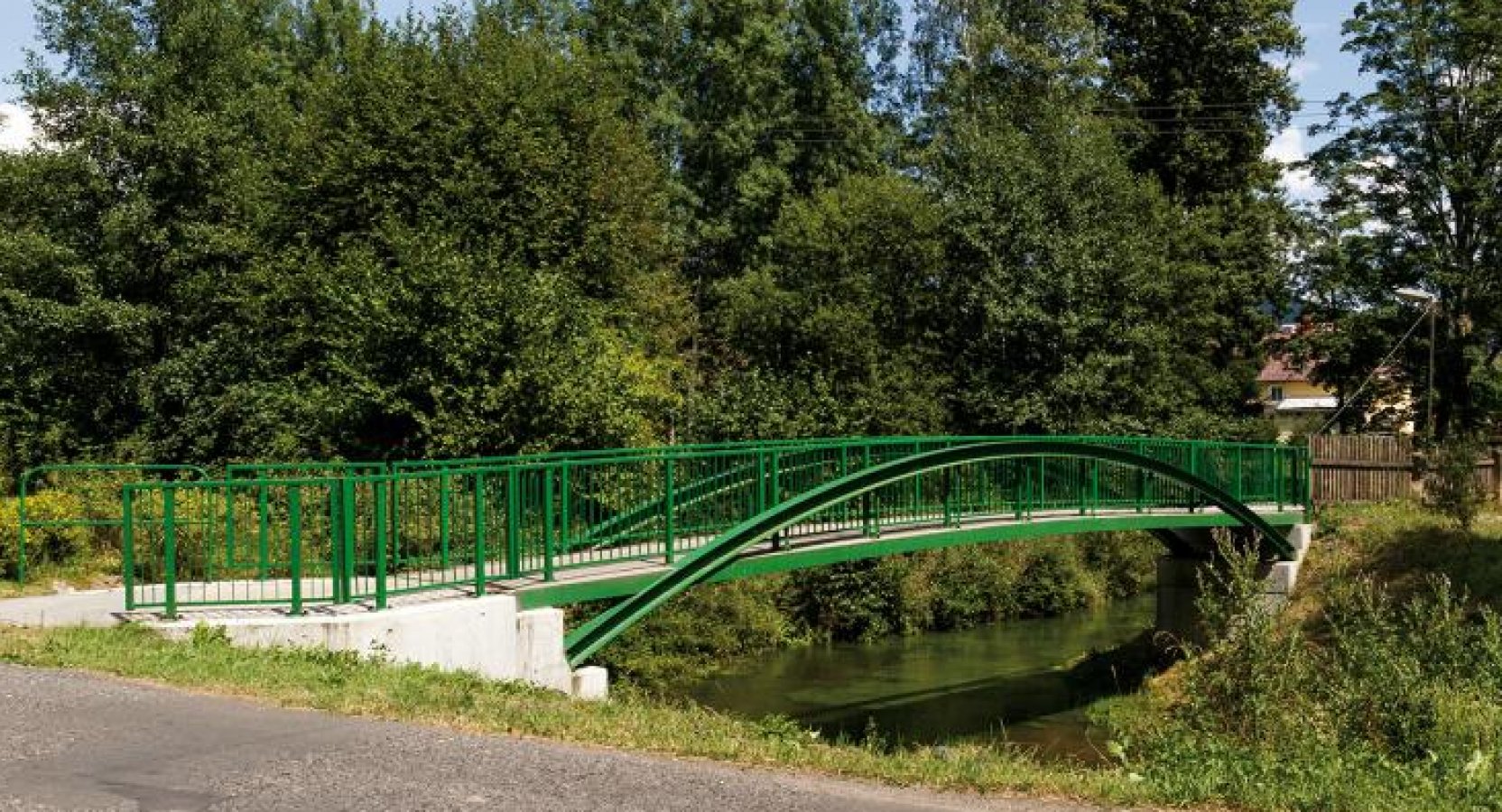

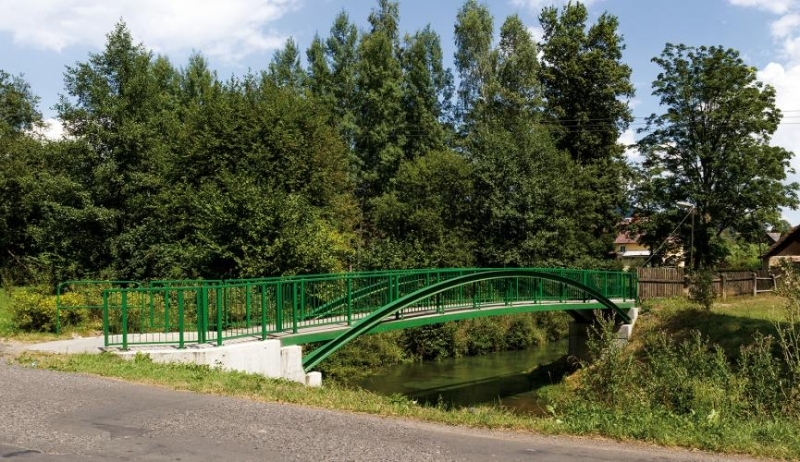

Nová konstrukce lávky pro pěší je ocelová dvouoblouková konstrukce z profilu HEA200 se zavěšenou příhradovou ocelovou mostovkou na táhlech (závěsech) z kruhových tyčí s vidlicemi a čepy. Příhradová mostovka je provedena z podélných nosníků U120 a příčníků 2xL120x80x8 s příhradovým vyztužením z profilu L50x5. Lávka má pochůznou betonovou desku opatřenou hydroizolační vrstvou na mostovce. Zábradlí je ocelové, se svislou výplní, sloupky kotveny šrouby.
Kolmé rozpětí nosné konstrukce je 15,0 m, šířka 2,2 m. Protikorozní ochrana lávky a zábradlí je řešena žárovým zinkováním a vícevrstvým nátěrovým systémem. Ocelové konstrukce – lávka pro pěší a zábradlí jsou vyrobeny střediskem výroby ocelových konstrukcí SaM silnice a mosty a.s.
